三床RTO和旋转RTO原理说明

返回列表 来源: 发布日期: 2020.07.07

  蓄热式热力焚烧炉(RTO),是一种高效的有机废气处理设备,其工作原理是,把有机废气加热到760摄氏度,使废气中的挥发性有机物(VOCs)氧化分解为二氧化碳和水。氧化过程产生的热量存储在特制的陶瓷蓄热体,使蓄热体升温“蓄热”。陶瓷蓄热体内储存的热量用于预热后续进入的有机废气,该过程为陶瓷蓄热体的“放热”过程,从而节省废气升温过程的燃料消耗。目前经过发展,市面上比较常见的为三床RTO以及旋转RTO。

图片1_副本 图片2_副本 图片3_副本

  三床RTO是将待处理的低温废气经引风机进入蓄热室1,陶瓷蓄热体释放热量温度降低,而 有机废气升至较高的温度后进入氧化室,在氧化室中燃烧器燃烧补充热量,使废气升至设定的氧化温度(760-800℃),废气中的有机成分被分解成CO2和H2O。净化后的高温废气离开氧化室,进入蓄热室2,释放热量,温度降低后由排气风机经烟囱向空排放。而蓄热室2的陶瓷蓄热体吸热,“贮存”大量的热量(用于下个循环加热废气)。蓄热室3将残留的废气循环到主气管进行下一轮燃烧。一般情况下,RTO设备的排气温度比进气温度高出约70℃。
图片4_副本

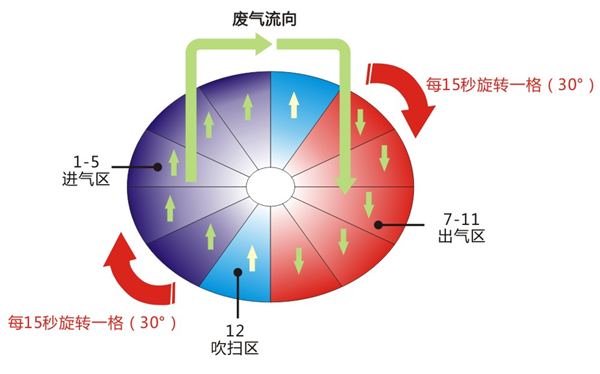

  旋转RTO的蓄热体中设置分格板,将蓄热体床层分为12个独立的扇形区。旋转式RTO利用旋转式气体分配器来改变进入蓄热体气流的方向,各个蓄热室分别依次处于进气状态、吹扫状态和排气状态。这种结构的RTO系统气流切换装置复杂,但结构较紧凑,占地面积小。废气从底部经进气分配器进入预热区,使气体温度预热到一定温度后进入顶部的燃烧室,并完全氧化。净化后的高温气体离开氧化室,进入冷却区,将热量传给蓄热体而气体被冷却,并通过气体分配器排出。而冷却区的陶瓷蓄热体吸热,“贮存”大量的热量(用于下个循环加热废气)。
  通过旋转阀门的旋转,蓄热体被周期性的冷却和加热旋转,旋转RTO工作原理解析同时废气被预热和净化器冷却。如此不断地交替进行。
